需求
一个区域的温度值应该被记录在一个加热线圈中。一旦温度发生变化，应该清楚地知道新旧温度值是什么。该事件应被保存到一个列表中。该事件可以是这样的。"加热线圈的温度设定值从128℃增加到136℃"。
列表应该以英文和德文两种语言存储在CompactFlash卡上。英文事件列表应使用英制单位系统；德文应使用公制。温度应根据单位的不同而自动转换。
单位系统可以在机器的HMI应用程序中修改。可以在公制、英制和英美制之间切换。使用公制时，温度值应以摄氏度显示；英制和英美制时，应显示华氏度。
在软件中工作时使用摄氏度。
|
|
|
解决方案
•组件列表
•MpAuditTrail（自有MpLink）。记录审计事件
连接图
|
|
|
使用单元系统的准备
为了使用单元系统，OPC UA服务器必须在目标系统配置中被启用。

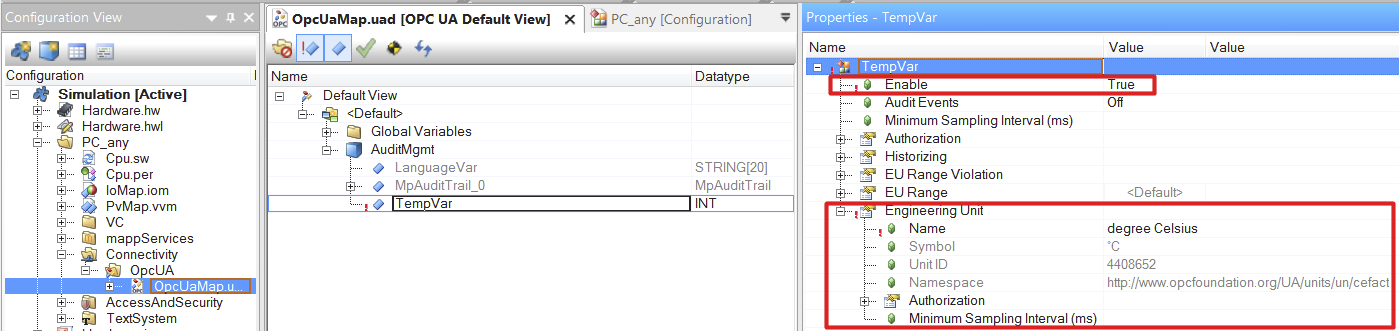

然后必须添加OPC UA默认视图配置。项目中使用的变量可以作为OPC UA变量在文件中启用。有关其他信息，请参阅 视图。
变量 TempVar 被启用，并且 使用degrees Celsius 摄氏度 作为单位，因为在应用程序中工作时使用摄氏度。

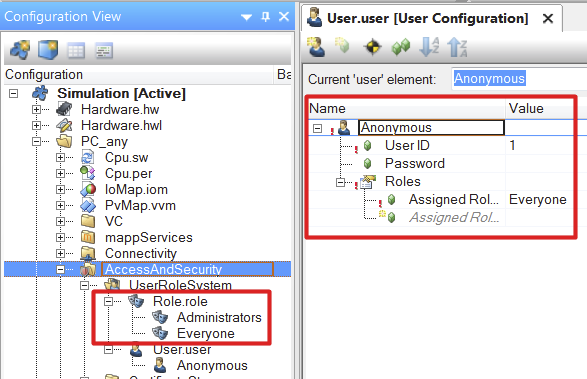

为了使用单位系统，必须添加用户角色系统。用户 "Anonymous "必须被分配到角色 "Everyone"。
MpAudit配置

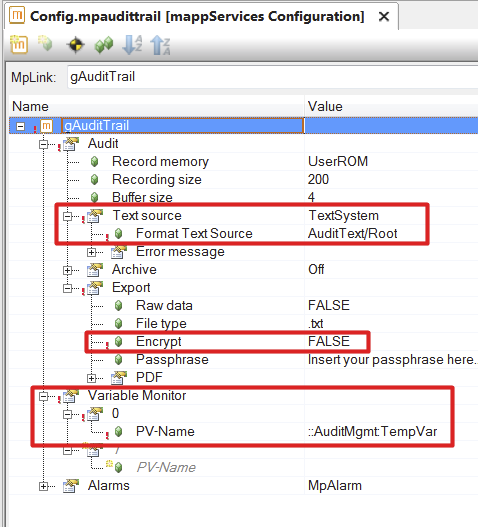

为了记录事件，必须添加MpAudit配置。为 了使单位与被记录的变量一起被记录下来，必须使用文本系统的 默认格式化。 这意味着 "Text system "被用作文本来源（"Text Source"）。
"Format text source" 定义在文本系统中搜索事件文本的位置。命名空间和文本ID用于识别。有关其他信息，请参见 作为文本源的文本系统一节 。
变量 TempVar 是在 "Variable monitor "下指定的。如果该变量被修改，其值的变化将被记录。
文本系统配置

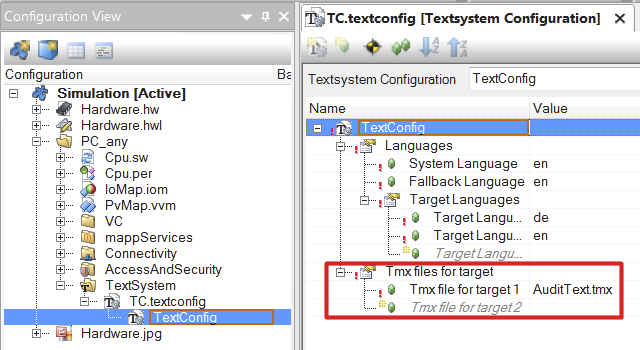

用于输出事件的文本是由文本系统定义的。添加一个TMX文件、要使用的项目语言和文本系统的配置。TMX文件必须在 "TMX files for target "的配置中指定。关于文本系统的其他信息，见 文本系统。
|
|

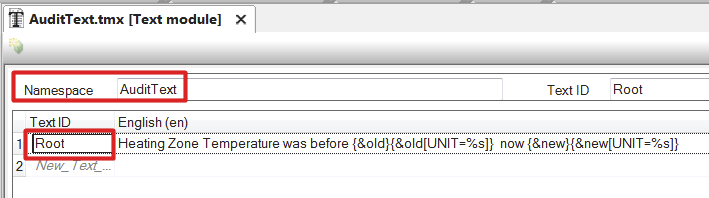

命名空间和文本ID必须在文本文件中定义。命名空间 "AuditText "和文本ID "Root "被使用，如MpAudit配置中所定义。有关其他信息，请参见 作为文本源的文本系统一节 。
如果变量 TempVar的值 发生变化，在文本ID "Root "下指定的文本将用于事件文本。
变量 TempVar的原始值 显示在token old中。新的值显示在 符号new中 。变量的单位（例如：℃）以[UNIT=%s]显示。
关于代币的更多信息，请参见 事件类型。
关于指定单位的更多信息，见 显示变量的单位。
MpComUnit配置

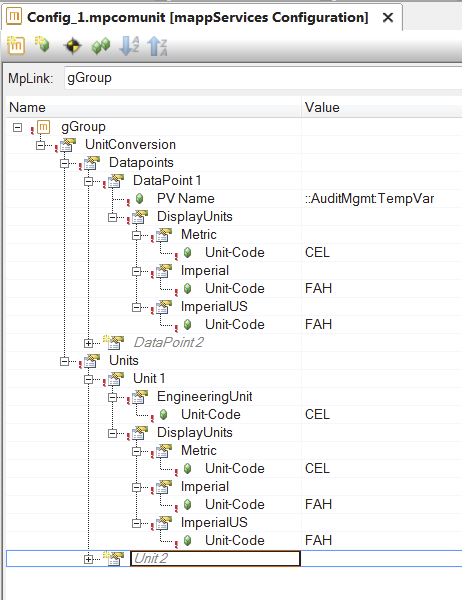

在 MpComUnit配置中定义哪个单位应该显示在哪个单位系统中 。
要记录 的变量 TempVar 是在 "数据点 "中指定的。在 "显示单位 "一节中定义了每个单位系统应使用的显示单位。在 "单位 "一节中定义了每个单位系统应使用的工程单位。更多信息请参见 单位管理。
摄氏度应在公制系统中使用。英制和英美制应使用华氏度。因此要使用单位缩写CEL和FAH。
有关标记用于一个单位的信息，请看 这里。
使用mapp组件
组件 MpAuditTrail 在配置后被添加。这个组件实现了主要的事件记录器。所有的事件都记录在一个环形缓冲器（数据对象）中。
输入参数 "Language "定义了显示或导出事件时使用的语言或单位。它可以这样指定，例如: "Language = 'en|imperial'".
这意味着将使用英制系统和英语。更多信息，请参阅 显示变量的单位。
通过将参数 "Export "设置为 TRUE，可以导出事件列表 。

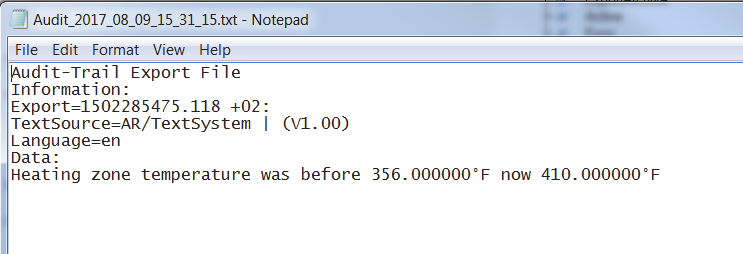

英文活动列表应使用英制。 "Language" 因此被设定为 "en|imperial".
输出的文件看起来像这样:

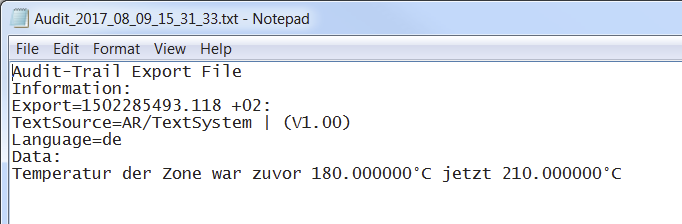

德国的事件清单应使用公制。 "Language" 因此被设定为 "de|metric".
输出的文件看起来像这样:
