该功能块的MpLink与功能块 MpAlarmXCore所使用的相同 。该组件代表了报警管理和HMI应用程序之间的连接。数据在MpAlarmXListUI和HMI应用程序之间使用结构 MpAlarmXListUIConnectType进行交换 。一个 MpAlarmXCore 组件必须被激活以使用MpAlarmXListUI。
每个 MpAlarmXCore只能使用一个MpAlarmXListUI 。不可能使用MpAlarmXListUI的多个实例。
MpAlarmXListUIConnectType
结构 "UIConnect "被划分为以下区域。
•Status: 参数 "状态 "提供了关于警报列表当前活动的信息。
•AlarmList: 使用结构 MpAlarmXListUIAlarmListType显示当前警报 。
•AcknowledgeAll: "AcknowledgeAll "确认所有显示的警报。
•Acknowledge: "确认 "确认一个选定的警报。
•Details: 关于所选警报的额外信息由结构 MpAlarmXListUIDetailsType提供 。这些细节也包括 报警的回溯。如果有的话，它会在记录器中搜索并显示错误原因。
•Language: 定义用于显示警报的语言或单位。为了定义语言和单位系统，可以用以下方式输入 "语言"："语言|单位系统"。
例如，"de|metric "或 "en|imperial-us"。欲了解更多信息，请参见 单位管理。
MpAlarmXListUISetupType
"AlarmListSize "在这个结构中定义了在HMI应用程序的一个页面上应该显示多少个报警。"AlarmListScrollWindow "决定了在向上和向下滚动时，提前显示列表中的多少个条目。

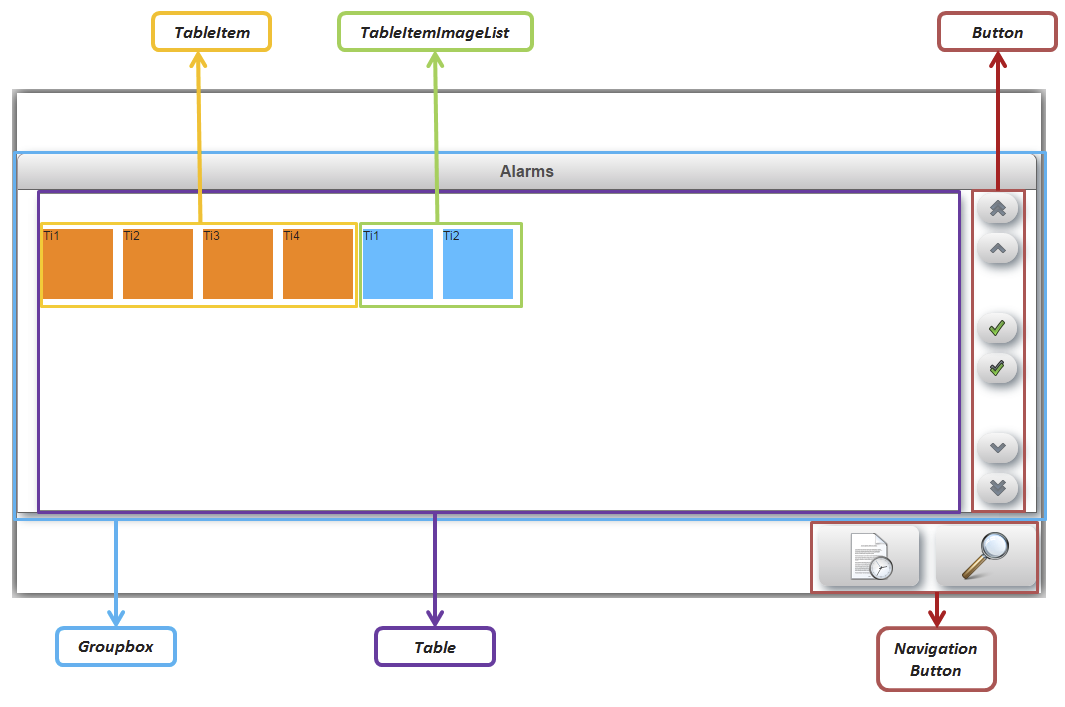

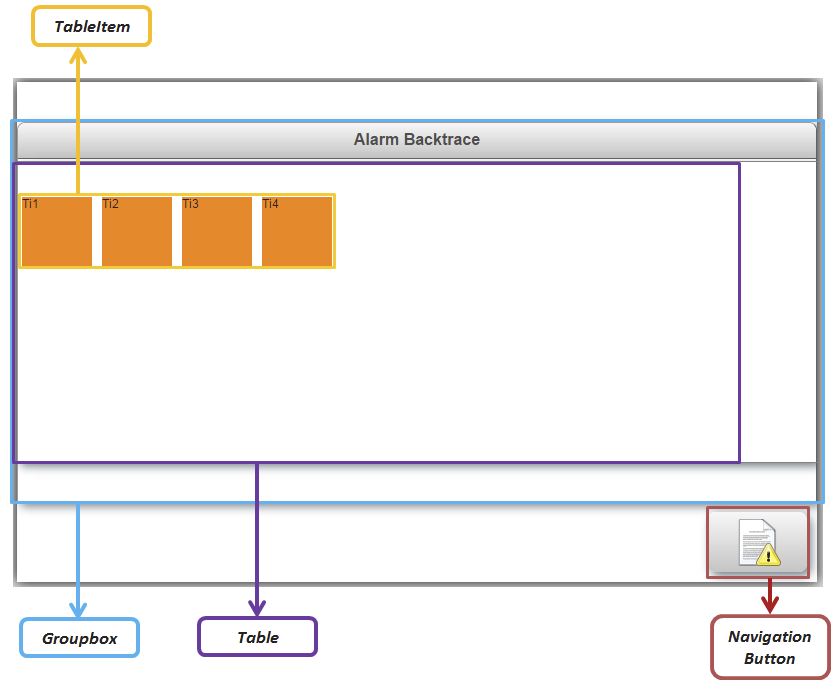

集成mapp视图
如果HMI应用程序是基于mapp View的，那么可以使用以下组件来设置报警页面。
集成参数在各自的数据类型中解释，例如用 MpAlarmXListUIConnectType。
